1、浪涌保护过程

　　标准浪涌保护器会将来自电源插座的电流输送给电源板上插接的多个电气和电子设备。如果产生浪涌或尖峰，使电压超过了可接受的级别，浪涌保护器会将多出来的电流转移到电源插座的地线。

　　在最常见的浪涌保护器中，都有一个称为金属氧化物变阻器（Metal Oxide Varistor，MOV）的元件，用来转移多余的电压。如下图所示，MOV将火线和地线连接在一起。

　MOV由三部分组成：中间是一根金属氧化物材料，由两个半导体连接着电源和地线。

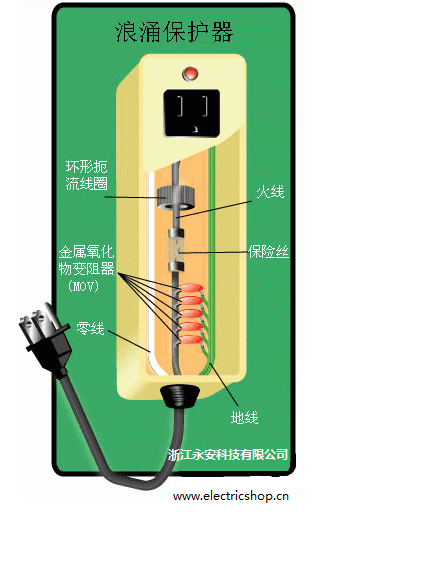

一个由线路调节部分和保险丝组成的简单MOV浪涌保护器

　　这些半导体具有随着电压变化而改变的可变电阻。当电压低于某个特定值时，半导体中的电子运动将产生极高的电阻。反之，当电压超过该特定值时，电子运动会发生变化，半导体电阻会大幅降低。如果电压正常，MOV会闲在一旁。而当电压过高时，MOV可以传导大量电流，消除多余的电压。

　　随着多余的电流经MOV转移到地线，火线电压会恢复正常，从而导致MOV的电阻再次迅速增大。按照这种方式，MOV仅转移电涌电流，同时允许标准电流继续为与浪涌保护器连接的设备供电。打个比方说，MOV的作用就类似一个压敏阀门，只有在压力过高时才会打开。

　2、浪涌保护器作用原理及接线图

　　浪涌保护器也叫做（电涌保护器）（简称SPD），适用于交流50/60HZ，额定电压220V至380V的供电系统（或通信系统）中，对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护，适用于家庭住宅、第三产业以及工业领域电涌保护的要求，具有相对相，相对地，相对中线，中线对地及其组合等保护模式。

　　浪涌也叫突波，就是超出正常工作电压的瞬间过电压。本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲，可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。而含有浪涌阻绝装置的产品可以有效地吸收突发的巨大能量，以保护连接设备免于受损。浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。

　　浪涌保护器，也是随着社会的进步，尤其在新楼房中随处可见它的身影。
