一级浪涌保护器综合选型应用方案
发布时间:2024-04-08 点击数:193

一、浪涌保护器等级

浪涌保护器(SPD),又称防雷器,是用于保护电气设备免受雷电浪涌和电源线浪涌冲击的装置。根据IEC 61643-11标准,浪涌保护器按其安装位置和防护等级分为三级:

一级浪涌保护器(T1级):安装在建筑物总配电箱或靠近电源引入点的低压配电系统中,用于防护直击雷产生的雷电浪涌。

二级浪涌保护器(T2级):安装在配电箱或分支电路中,用于防护间接雷产生的雷电浪涌和电源线浪涌。

三级浪涌保护器(T3级):安装在终端设备的电源插座附近,用于防护较小幅值的浪涌。

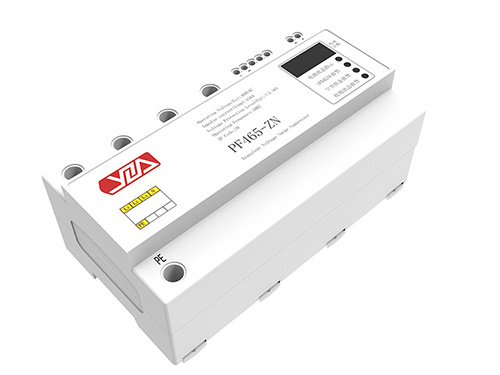

二、YOA一级浪涌保护器选型

1. 参数

最大持续运行电压(Uc):指浪涌保护器在正常工作时可承受的最大持续电压。

冲击电流(Iimp):指浪涌保护器在规定试验条件下所能承受的最大冲击电流。一级浪涌保护器的 Iimp 值一般为 12.5kA、15kA、25kA、50kA。

残压(Up):指浪涌保护器在规定试验条件下,流过保护器后两端残留的电压。残压越低,对电气设备的保护越好。一级浪涌保护器的残压值一般为 ≤2.5kV。

响应时间:指浪涌保护器对浪涌电压的响应速度。响应时间越短,对电气设备的保护越好。一级浪涌保护器的响应时间一般为 ≤1ns。

漏电流:指浪涌保护器在正常工作时流过接地线的电流。

2. 选型

根据安装位置:一级浪涌保护器应安装在建筑物或设施的总配电箱或户外配电柜中。

根据最大持续运行电压:应选择Uc值大于或等于被保护设备工作电压的浪涌保护器。

根据冲击电流:应根据被保护设备的耐受能力和雷击风险等级选择合适Iimp值的产品。

根据残压:应选择残压值低于被保护设备耐压值的浪涌保护器。

根据响应时间:应选择响应时间小于被保护设备允许的浪涌上升时间的浪涌保护器。

根据漏电流:应选择漏电流值较小的浪涌保护器。

三、一级浪涌保护器应用原理

一级浪涌保护器主要依靠以下两种方式来保护电气设备:

限幅:利用非线性元件(如压敏电阻、气体放电管等)将浪涌电压限制在一定范围内,以保护被保护设备免受过高电压的损坏。

泄流:将浪涌电流泄放到大地,以减少流过被保护设备的电流,从而避免设备损坏。

一级浪涌保护器主要由以下几个部分组成:

放电器:用于吸收浪涌能量。常用的放电器有间隙放电器、压敏电阻、气体放电管等。

滤波器:用于滤除浪涌中的高频成分。

限压器:用于限制浪涌电压的幅值。

一级浪涌保护器的应用原理是:当浪涌冲击来临时,放电器会首先吸收浪涌能量,并将浪涌电压限制在一定范围内;滤波器会滤除浪涌中的高频成分;限压器会进一步限制浪涌电压的幅值,从而保护电气设备免受损坏。

四、YOA一级浪涌保护器行业解决方案

1. 风力发电场

风力发电场位于空旷地区,遭受雷击的风险较高,因此需要安装一级浪涌保护器来保护风力发电机组。

案例参数:

安装位置:风力发电机组的进线端

SPD类型:T1级SPD

最大浪涌电流:12.5kA

额定电压:1000V

保护模式:PE-N

2. 变电站

变电站是电网的重要组成部分,汇集了大量的电力设备,需要安装一级浪涌保护器来保护变电设备免受雷击损坏。

案例参数:

安装位置:变电站的进线端

SPD类型:T1级SPD

最大浪涌电流:50kA

额定电压:10kV

保护模式:PE-N

3. 数据中心

数据中心是现代社会的重要基础设施,存储了大量的重要数据,需要安装一级浪涌保护器来保护数据中心设备免受雷击损坏。

案例参数:

安装位置:数据中心的进线端

SPD类型:T1级SPD

最大浪涌电流:20kA

额定电压:400V

保护模式:PE-N、L-N
